Geomembrana compuesta frente a revestimiento de arcilla geosintética: cómo elegir la barrera adecuada
Al diseñar estructuras de contención para vertederos, estanques, canales u operaciones mineras, es fundamental elegir la barrera hidráulica más adecuada. Dos opciones principales dominan el mercado: la geomembrana compuesta y la geomembrana de arcilla geosintética (GCL). Ambas detienen la migración de fluidos, pero funcionan con principios totalmente diferentes. Una elección incorrecta puede provocar fugas importantes, sanciones ambientales y fallas prematuras del sistema. Esta información compara estas tecnologías desde ambos puntos de vista, analizando su rendimiento, instalación, durabilidad y costo. Investigarás cuándo especificar una geomembrana compuesta, cuándo una GCL es más adecuada y cómo productos como el tejido geotextil impermeable y la membrana geotextil impermeable se integran en estrategias de barrera de vanguardia.
Comprender las tecnologías centrales
Antes de evaluar los dos tipos de barreras, es fundamental describir cada conocimiento tecnológico y su estructura interna.
¿Qué es una geomembrana compuesta?

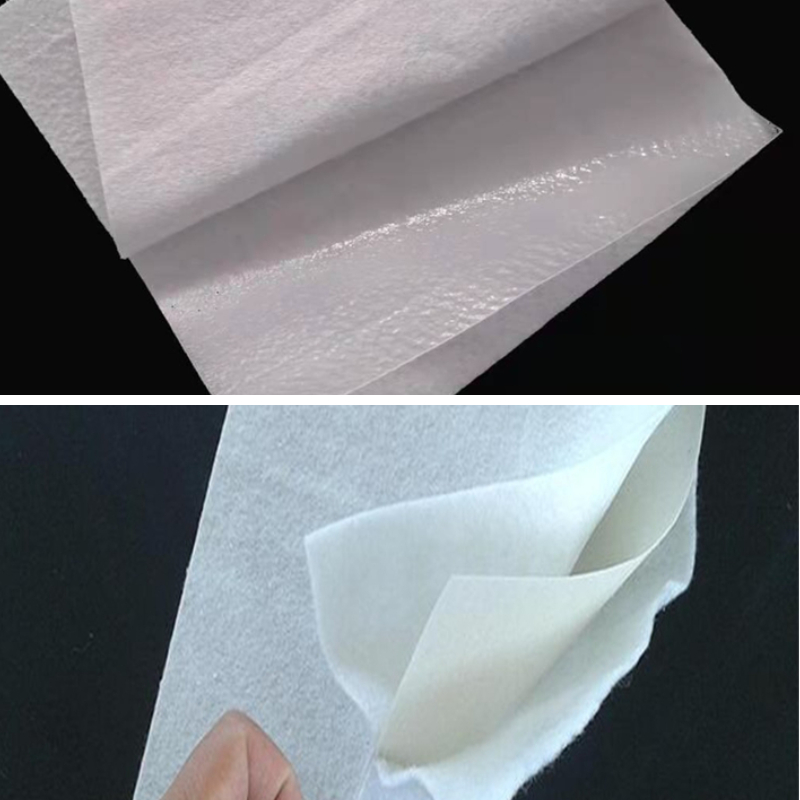

Una geomembrana compuesta combina una geomembrana polimérica, generalmente de HDPE, LLDPE o PVC, con una o más capas de geotextil. El componente textil, normalmente un tejido geotextil impermeable no tejido, se adhiere a la geomembrana durante el proceso de fabricación mediante adhesión térmica, recubrimiento por extrusión o laminación adhesiva. Esta integración crea una lámina unificada que ofrece la impermeabilidad absoluta de una película plástica y las propiedades de fricción, drenaje y seguridad de un tejido. En muchos diseños, el geotextil se orienta hacia arriba para proteger la geomembrana de perforaciones a través del agregado suprayacente, o hacia abajo para amortiguar las irregularidades del subsuelo. El resultado es una barrera robusta y de alta resistencia. Una membrana geotextil impermeable es, en realidad, un subconjunto de este concepto, que se refiere a una geomembrana flexible reforzada con fibras textiles que resisten la propagación de desgarros y proporcionan estabilidad dimensional. Las funciones comunes de las geomembranas compuestas incluyen el recubrimiento de vertederos, las plataformas de lixiviación de pilas mineras y los revestimientos de contención secundaria.
¿Qué es una geomembrana de arcilla (GCL)?
Una geomembrana de arcilla consiste en una capa delgada de bentonita sódica, que suele pesar entre 3,5 y 5,5 kilogramos por metro rectangular, intercalada entre dos geotextiles o unida a una geomembrana. Los textiles exteriores se perforan con aguja o se unen mediante costura para encapsular la bentonita. Al hidratarse, la bentonita se hincha formando un gel denso de baja permeabilidad que bloquea el flujo de fluidos. Las geomembranas de arcilla se basan en la capacidad de autosellado de la arcilla, lo que significa que las pequeñas perforaciones o desgarros se sellan robóticamente a medida que la bentonita se hidrata y se expande. A diferencia de una geomembrana compuesta, una geomembrana de arcilla ya no es una lámina de plástico continua. Presenta un rendimiento hidráulico general equivalente al de treinta a sesenta centímetros de arcilla compactada, pero con un espesor mucho menor. Sus funciones típicas incluyen revestimientos de la parte posterior de vertederos, cubiertas de contención secundaria y revestimientos de canales de riego. Sin embargo, las GCL requieren un confinamiento e hidratación adecuados para funcionar eficazmente.
Factores clave de rendimiento a tener en cuenta
El rendimiento determina la selección del tejido. Esta sección compara la conductividad hidráulica, la durabilidad, la resistencia a las perforaciones y la capacidad de autorreparación entre ambos sistemas.
Conductividad hidráulica y protección contra fugas
Una geomembrana compuesta ofrece una conductividad hidráulica cercana a cero, alcanzando la propia geomembrana valores de 10⁻¹² centímetros por segundo o inferiores. La lámina polimérica es intrínsecamente impermeable, siempre y cuando sus uniones y bordes se mantengan intactos. El geotextil impermeable integrado no aporta permeabilidad adicional; por el contrario, actúa como capa de protección y drenaje. Para proyectos que exigen una contención absoluta —tales como vertederos de residuos peligrosos o embalses de agua potable—, este nivel de seguridad suele ser obligatorio. En contraste, la conductividad hidráulica de una barrera de arcilla geosintética (GCL), una vez completamente hidratada, se sitúa normalmente en el rango de 1 a 5 × 10⁻⁹ centímetros por segundo. Si bien esta cifra es extraordinariamente baja, no llega a ser cero. La bentonita puede deshidratarse, contraerse o experimentar intercambio catiónico al exponerse a lixiviados agresivos —tales como soluciones ácidas o con altas concentraciones salinas—, lo cual puede incrementar su permeabilidad en varios órdenes de magnitud. Una geomembrana compuesta no sufre este tipo de degradación química, dado que la propia estructura polimérica constituye la barrera de contención. Por consiguiente, en entornos químicamente agresivos, las geomembranas compuestas ofrecen un rendimiento notablemente superior al de las GCL.
Durabilidad y longevidad
Las geomembranas compuestas hechas de HDPE muestran una notable resistencia a la radiación UV, la oxidación y el ataque químico. Los sistemas de cubiertas de vertederos tienen una vida útil de diseño de más de cien años. La geomembrana compuesta conserva flexibilidad y energía incluso después de un largo tiempo de exposición. Sin embargo, el elemento de tela geotextil impermeable también podría degradarse si ya no se estabiliza contra los rayos UV, por lo que la mayoría de las mercancías están diseñadas para enterrarse o cubrirse en el lugar. La robustez del GCL está ligada a la estabilidad de la bentonita. En condiciones de calma y confinamiento medio, un GCL puede durar muchas décadas. Pero en condiciones cíclicas de secado húmedo o congelación y descongelación, la bentonita pierde capacidad de hinchamiento. La desecación repetida provoca grietas por contracción irreversibles. Además, si los geotextiles del proveedor se pudren o las fibras punzonadas se rompen, la migración interna de bentonita puede provocar un adelgazamiento. Por lo tanto, los GCL suelen ser mucho menos duraderos que una membrana impermeable geotextil en escenarios de carga dinámica o en exteriores hostiles.
Autocuración y resistencia a las perforaciones
Aquí las GCL tienen una ventaja especial. Cuando se perforan por una piedra o raíz, la bentonita expuesta se hincha al hidratarse, sellando la brecha automáticamente. Esta propiedad de autorreparación es útil para aplicaciones donde es probable que se produzcan perforaciones después de la construcción. Una geomembrana compuesta no se autorrepara; cualquier agujero, incluso un pinchazo, sigue siendo una vía de fuga a menos que se repare. Dicho esto, el tejido geotextil impermeable adherido a la geomembrana mejora drásticamente la resistencia a las perforaciones. El material distribuye cargas concentradas, impidiendo que el plástico subyacente se estire o se rompa. Para agregados afilados y pesados, una geomembrana compuesta con una tela no tejida gruesa suele resistir mejor las perforaciones que una GCL, que puede ser penetrada por piedras angulares antes de que la bentonita selle por completo. En la práctica, se prefiere una GCL para aplicaciones con perforaciones pequeñas e inevitables y donde se garantiza la hidratación, mientras que se elige una geomembrana compuesta para condiciones de alta presión donde incluso una pequeña fuga causaría tasas de flujo inaceptables.
Instalación y Control de Calidad
La complejidad de la instalación influye directamente en el precio y el rendimiento a largo plazo del proyecto. Ambas estructuras requieren métodos muy específicos en el terreno.
Instalación de geomembrana compuesta

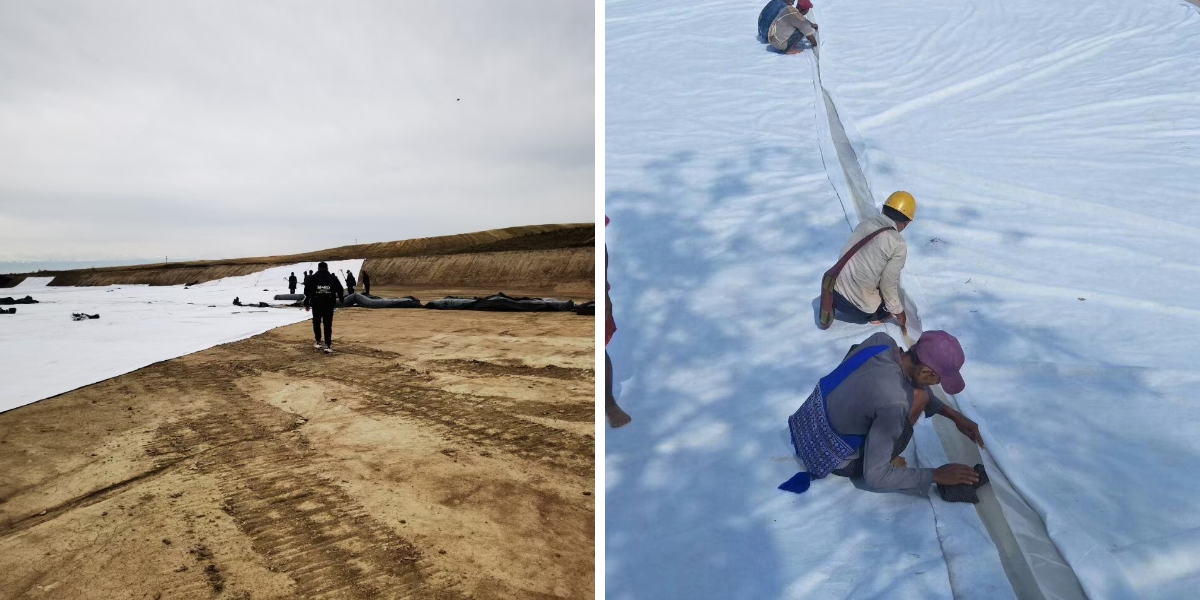

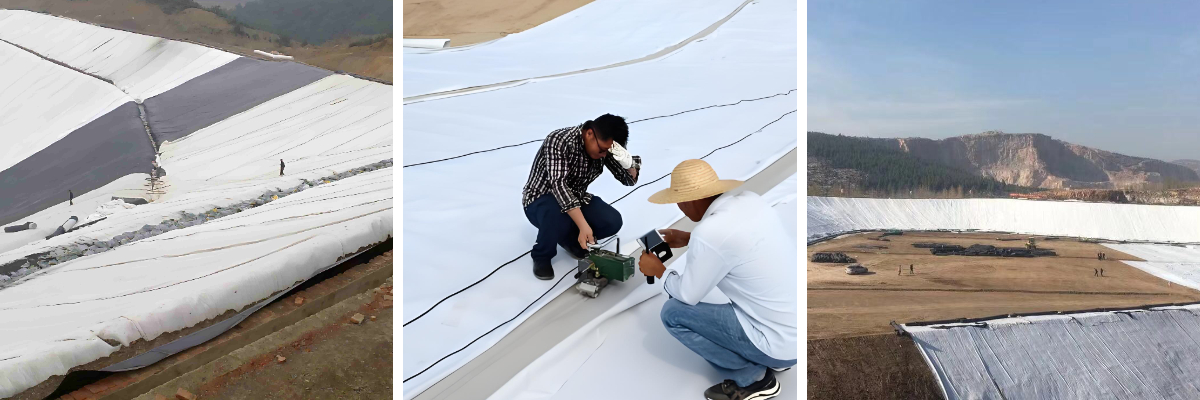

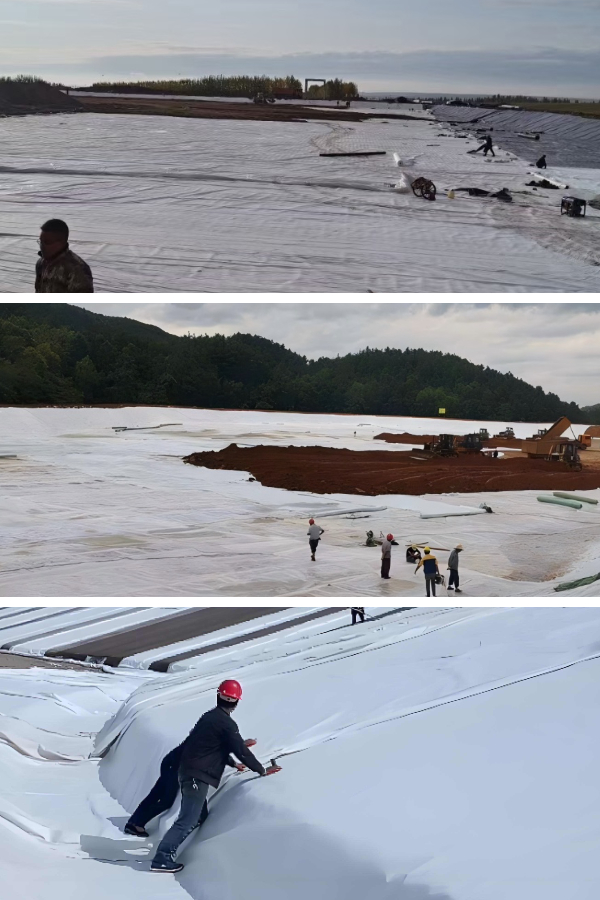

La instalación de una geomembrana compuesta requiere personal cualificado, equipos de soldadura especializados como soldadoras térmicas o de extrusión y pruebas de unión rigurosas. La membrana geotextil impermeable debe extenderse sobre una base lisa y libre de escombros. Los paneles se superponen y sueldan para crear láminas continuas. Las pruebas no destructivas, incluidas las pruebas de aire, vacío y chispa, confirman la integridad de la unión. Cualquier daño requiere reparación con el mismo material. Este método requiere mucha mano de obra, pero es relativamente fiable. Para iniciativas de gran envergadura, como las celdas de vertedero, los costes de instalación típicos oscilan entre dos mil y cinco mil metros rectangulares al día por equipo. El lado impermeable del tejido geotextil, si queda expuesto, proporciona fricción, lo que permite pendientes más pronunciadas sin riesgo de deslizamiento. Sin embargo, es necesario tener cuidado de no arrastrar el material sobre superficies duras, ya que podrían desgastar la geomembrana. El control de calidad consiste en la inspección visual del tejido para detectar desgarros y perforaciones.
Instalación de GCL
Los GCL son rollos que se desenrollan y superponen, generalmente con una superposición de ciento cincuenta a trescientos milímetros. No se requiere soldadura. Las superposiciones se cubren con bentonita granular o se sellan con cinta adhesiva. Esto hace que la instalación sea rápida y dependa menos de mano de obra especializada. Un equipo puede cubrir de 5000 a 10000 metros rectangulares por día. Sin embargo, los GCL son especialmente sensibles a la humedad. Si la lluvia hidrata la bentonita antes de colocar la capa de tierra, el panel se hincha, se vuelve resbaladizo y pierde espesor. Si sopla viento antes de aplicar la capa de tierra, los paneles ligeros de GCL pueden desplazarse. Si el subsuelo está demasiado seco, la bentonita tampoco se hidratará correctamente después de la construcción. Un control estricto implica el monitoreo de la humedad, la aplicación de una capa de recubrimiento en el sitio dentro de las 48 horas y un sellado cuidadoso de las superposiciones. A diferencia de una geomembrana compuesta, una GCL no se puede examinar para detectar fugas después de la instalación debido a que la barrera no es una lámina de plástico continua. En cambio, el control de calidad de la construcción se centra en la colocación adecuada de las superposiciones y la distribución de la bentonita.
Costos y economía del ciclo de vida del proyecto
Se debe equilibrar el costo inicial de la tela y la conservación a largo plazo. Para áreas pequeñas y medianas, las GCL suelen tener un precio de tela menor que una geomembrana compuesta de igual área, especialmente en comparación con geomembranas de HDPE gruesas con telas adheridas. Sin embargo, las GCL requieren una capa de suelo de cobertura, generalmente de trescientos a seiscientos milímetros de espesor, para confinamiento y protección, lo que genera costos de excavación, transporte y compactación. Las geomembranas compuestas, principalmente aquellas con una membrana impermeable de geotextil, pueden dejarse descubiertas en algunos usos, como revestimientos de estanques, eliminando los costos del suelo de cobertura.
La velocidad de instalación favorece a las GCL, reduciendo la mano de obra y el alquiler de equipos. Pero la necesidad de una cubierta protectora y una alternativa viable a la bentonita en lixiviados agresivos puede inclinar la balanza a favor de las geomembranas compuestas. Para una vida útil de 50 años en el revestimiento del fondo de un vertedero, la geomembrana compuesta suele ser más rentable porque no requiere reposición de bentonita y resiste el ataque químico. En cambio, una GCL podría necesitar un componente de geomembrana adicional, una GCL compuesta, para garantizar el rendimiento a largo plazo, eliminando la ventaja de precio. También conviene reflexionar sobre las consecuencias de las fugas. Una sola fuga no detectada en una geomembrana con respaldo de tejido geotextil impermeable puede detectarse y repararse mediante métodos de detección de fugas eléctricas. La detección de fugas en GCL es algo más difícil, ya que la bentonita puede filtrarse a través de pequeños orificios sin que haya señales visibles.
Consideraciones ambientales y específicas del sitio
La elección entre una geomembrana compuesta y una geomembrana de arcilla geosintética (GCL) depende en gran medida de las condiciones del entorno, como la estabilidad de la pendiente, la exposición química y el clima.
Estabilidad de taludes y zonas sísmicas
Las geomembranas compuestas con un piso texturizado o revestido de tela obtienen ángulos de fricción de interfaz excesivos, generalmente entre 25 y 35 grados. Una geomembrana compuesta con tela geotextil impermeable en cada lado, considerada como tela de doble cara, puede colocarse en pendientes tan pronunciadas como tres horizontales por una vertical además de deslizarse. Las GCL tienen una menor energía de corte interna debido a que la capa de bentonita actúa como un lubricante susceptible. En pendientes más pronunciadas que diez horizontales por una vertical, las GCL generalmente requieren fibras de refuerzo o un respaldo de geomembrana. En áreas sísmicas, las geomembranas compuestas son preferidas para evitar fallas por corte.
Resistencia química y compatibilidad con lixiviados
Si su sitio web incluye agua de alta salinidad, drenaje ácido de minas o hidrocarburos, una membrana impermeable geotextil hecha de HDPE o LLDPE es realmente inerte. La bentonita en las GCL cambia los iones de sodio por calcio o magnesio, reduciendo el potencial de hinchamiento entre un 50 y un 90 por ciento. Para residuos de combustión de carbón, como cenizas volantes o estanques de salmuera, las GCL no se recomiendan. Solo una geomembrana compuesta ofrece un rendimiento de barrera química confiable en condiciones tan agresivas.
Congelación-descongelación y desecación
En zonas áridas con niveles freáticos poco profundos, las GCL pueden desecarse si el suelo suprayacente se seca. Se forman grietas que podrían no sellarse completamente. En climas fríos, los ciclos de congelación y descongelación alteran la estructura de la bentonita. Las geomembranas compuestas no se ven afectadas por la congelación siempre que el polímero permanezca flexible; el HDPE se vuelve más rígido por debajo de -40 grados Celsius, pero permanece intacto. El tejido geotextil impermeable protege la geomembrana de las tensiones de expansión por congelación al permitir un movimiento diferencial limitado.
Tomar la decisión final
La selección de la barrera adecuada requiere sopesar todos los elementos mencionados anteriormente. Una geomembrana compuesta, principalmente cuando se diseña con un tejido geotextil impermeable de larga duración o una membrana geotextil impermeable, debe elegirse cuando el lixiviado o líquido es químicamente agresivo, cuando la existencia de la gráfica supera los 25 años sin mantenimiento aceptable, cuando se requieren bajas tasas de fuga bajo carga hidráulica excesiva, cuando las pendientes son pronunciadas o existe un proyecto sísmico, cuando la detección y reparación de fugas debe ser viable después de la instalación, y cuando se necesita un revestimiento descubierto excepto una cubierta de suelo. En todos estos escenarios, la geomembrana compuesta proporciona el rendimiento más deseable.
Por otro lado, un revestimiento de arcilla geosintética es la opción adecuada cuando el líquido es agua pura o lixiviado ligero, como en aplicaciones de aguas pluviales o contención secundaria, cuando el proyecto tiene un presupuesto reducido y una vida útil del diagrama de corta a media de 10 a 20 años, cuando el subsuelo es extremadamente limpio y las pendientes son suaves, cuando una capa de suelo de cobertura ya forma parte del formato, como en la cubierta final de un vertedero, cuando la autorreparación contra pequeñas perforaciones es particularmente deseable y cuando no se dispone de mano de obra de soldadura cualificada en la zona.
En muchos sistemas de contención actuales, los ingenieros combinan diferentes tecnologías. Una geomembrana compuesta actúa como barrera esencial, mientras que una GCL funciona como capa de respaldo secundaria o para la conexión hidráulica. Este revestimiento compuesto, con una geomembrana colocada inmediatamente sobre una GCL, puede proporcionar una fuga prácticamente nula incluso si la geomembrana presenta pequeños defectos, debido a que la GCL se hidrata y sella alrededor de los orificios. Sin embargo, es necesario validar continuamente la compatibilidad química.
Conclusión
Ninguna barrera es universalmente superior. La geomembrana compuesta, especialmente cuando se combina con un tejido geotextil impermeable resistente o una membrana geotextil impermeable, ofrece impermeabilidad absoluta, resistencia química y una larga vida útil del soporte. Destaca en entornos adversos, pero requiere una instalación especializada. El revestimiento de arcilla geosintética ofrece un despliegue rápido y sencillo, además de propiedades de autorreparación, pero está limitado por su sensibilidad química y dependencia de la humedad. Revise la carga hidráulica, la química del líquido, los ángulos de pendiente y los requisitos reglamentarios de su sitio. Para infraestructuras necesarias con una vida útil de 50 años o más, invertir en una geomembrana compuesta de alta calidad es la opción más acertada. Para aplicaciones de bajo riesgo, exclusivamente para agua, en terrenos blandos, una GCL puede ser la opción menos costosa. Ante cualquier duda, consulte con un ingeniero geotécnico familiarizado con cada estructura y solicite análisis de laboratorio para líquidos específicos del sitio. Seleccionar la barrera adecuada hoy evita responsabilidades legales ambientales y costosas reformas en el futuro.
