Caso práctico: Reparación de un canal de riego averiado con mantas de hormigón cementado.

Introducción
Los canales de riego son una infraestructura esencial para la agricultura, pero muchas estructuras antiguas sufren filtraciones, erosión y, en ocasiones, fallas catastróficas. Los métodos de restauración tradicionales —como la escollera, el hormigón vertido in situ o las membranas flexibles— suelen implicar costes excesivos, largos tiempos de ejecución o una durabilidad limitada. Este estudio de caso analiza un proyecto real: un canal de riego de 2,5 kilómetros que falló debido a una socavación extrema y a la inestabilidad de la pendiente. La solución elegida fueron las mantas de hormigón (también conocidas como esteras cementicias). Analizaremos el problema, las opciones consideradas, el proceso de instalación y los resultados a largo plazo. En el proceso, evaluaremos las mantas de hormigón con diferentes tecnologías de revestimiento, que incluyen revestimiento para zanjas de drenaje, revestimiento de plástico para zanjas de drenaje y revestimiento de plástico para zanjas, para comprender por qué la manta de cemento solía ser la opción preferida.

El problema: un canal en mal estado en una región agrícola.
El canal en cuestión fue construido originalmente en la década de 1970 como un canal de tierra sin revestimiento. Décadas de deslizamiento del agua erosionaron progresivamente las orillas y el fondo. Para 2022, habían surgido tres modos de falla. Primero, las pérdidas por filtración alcanzaron el 40% del agua desviada, lo que significa que casi la mitad del agua no llegó a las granjas aguas abajo. Segundo, las orillas saturadas comenzaron a derrumbarse después de fuertes lluvias, bloqueando el canal y requiriendo dragado de emergencia. Tercero, las secciones de alta velocidad cerca de los edificios de caída sufrieron socavación en la base de la orilla, amenazando con una brecha total. Un área de 300 metros ya había fallado por completo, dejando un agujero de 5 metros que redujo el suministro de agua a 1200 hectáreas de arrozales. La autoridad local de agua solicitó una reparación rápida, duradera y rentable.

Antes de optar por las mantas de hormigón, los ingenieros evaluaron un revestimiento flexible para la zanja de drenaje en la sección dañada. Un revestimiento tradicional de polietileno para zanjas de drenaje debería detener las filtraciones, pero no solucionaría la inestabilidad estructural de las orillas del canal. Sin refuerzo, dicho revestimiento se perforaría con rocas o por la actividad animal, y no ofrecía resistencia a la presión hidráulica. Esta dificultad llevó al equipo a considerar soluciones más robustas.

¿Por qué se eligieron las mantas de hormigón de cemento?

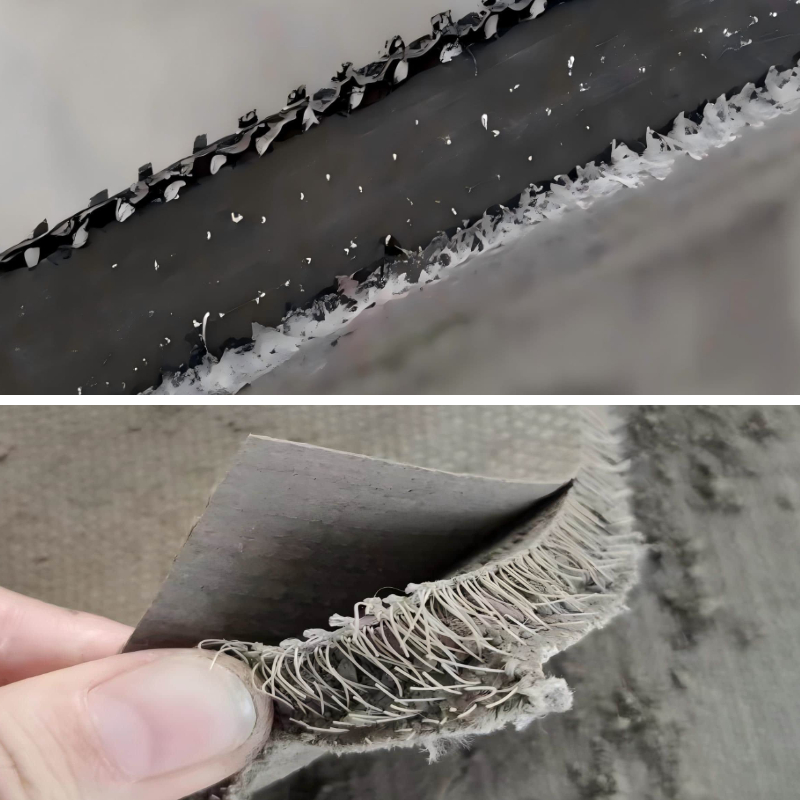

Las mantas de cemento y hormigón son esteras geotextiles flexibles impregnadas con una mezcla de hormigón seco. Una vez colocados en una pendiente organizada e hidratados, se convierten en una capa de hormigón delgada (10 a 20 mm), duradera e impermeable. De este fallido canal de riego se destacaron una serie de beneficios. La instalación es rápida: la manta se puede desenrollar, anclar e hidratar en días, ya no semanas. La estera se adapta a contornos erosionados irregulares, en contraste con los paneles prefabricados inflexibles. La manta curada es casi impermeable, eliminando las filtraciones. Y resiste el daño hidráulico por levantamiento, socavación y congelación y descongelación más que las membranas flexibles.

El equipo también buscó un revestimiento de plástico para la zanja de drenaje. Un revestimiento de plástico común para zanjas de drenaje (por ejemplo, HDPE de 40 mil) es excelente para detener la pérdida de agua; sin embargo, requiere una subrasante lisa y compactada y un geotextil o una cubierta de suelo protectora. En un canal que ya había sufrido una caída financiera, la subrasante era desigual e inestable. La instalación de un revestimiento de plástico habría exigido una importante renivelación y compactación, incluidas semanas antes del cronograma. Además, un revestimiento plástico para zanja de drenaje no presenta ningún refuerzo al talud de la institución financiera; Si la tierra en la parte posterior se mueve, el revestimiento se rasga. Las mantas de cemento, por el contrario, se adhieren suavemente a la subrasante y proporcionan una capa rígida que distribuye las cargas.

Otra opción solía ser una membrana de plástico estándar para zanjas, una membrana más ligera y generalmente sin refuerzo. Si bien es más económica y fácil de manejar, una membrana de plástico para zanjas es propensa a la degradación por rayos UV, daños por roedores y perforaciones por escombros. En un canal de riego que contiene sedimentos y ocasionalmente restos leñosos, el riesgo de falla en 5 años solía ser inaceptablemente alto. Las mantas de hormigón, una vez curadas, resisten la abrasión y el impacto, lo que las hace apropiadas para un uso prolongado.

Proceso de reparación paso a paso
La restauración cubrió la zona dañada de 300 metros más doscientos metros de tramos adyacentes, para un total de quinientos metros. La técnica se desarrolló en 5 etapas lógicas.

Primero se realizó la preparación del sitio web. El área afectada fue drenada y se eliminaron las partículas sueltas. Los taludes se redujeron a una pendiente constante de 1,5:1 (horizontal a vertical). Se colocó una capa de arena de 100 mm como capa de drenaje y nivelación, que también sirvió como amortiguador para proteger la superficie de objetos punzantes durante la hidratación.

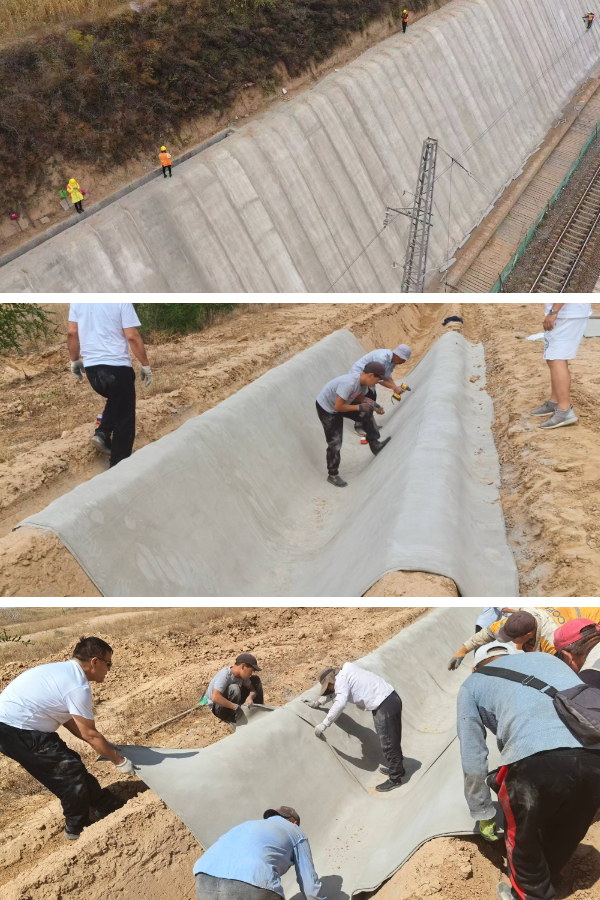

En segundo lugar, se desplegaron las mantas. Se transportaron al lugar rollos de manta de hormigón (de dos metros de ancho y 20 metros de largo cada uno). El equipo los desenrolló a lo largo del fondo del canal y hacia arriba por las laderas, superponiendo los rollos adyacentes con 100 mm. Las mantas se anclaron en la parte superior del banco y a lo largo del fondo con grapas metálicas y estacas de tierra.

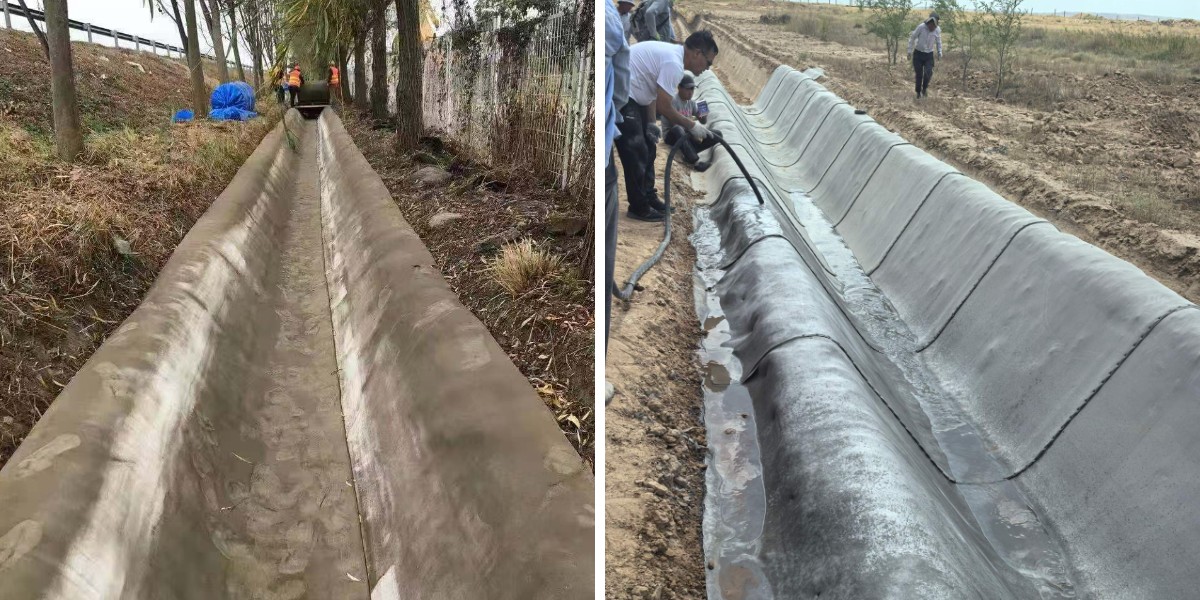

En tercer lugar, se llevó a cabo la hidratación y el curado. Mediante un sistema de pulverización de agua a baja presión, las mantas se saturaron uniformemente. La mezcla cementicia se hidrató exotérmicamente y, en 24 horas, la manta se endureció formando una capa de hormigón resistente. El equipo mantuvo el suelo húmedo durante setenta y dos horas adicionales para asegurar un desarrollo de resistencia completo.

En cuarto lugar, las juntas se han sellado y protegido. Los solapes se han sellado con una lechada cementosa para crear una barrera impermeable continua. En los extremos aguas arriba y aguas abajo, la manta se acopló a los edificios de hormigón existentes (muros de cabecera y cajas de descarga) para evitar que el agua socavara la reparación.

Quinto, el relleno y la revegetación cumplieron su cometido. Se solía colocar una fina capa de tierra vegetal sobre las mantas de las instituciones financieras (cuando estaba permitido) y se sembraba con pasto, lo que mejoraba la estética y disminuía la tensión térmica sobre el concreto.

Durante el mismo proyecto, el contratista instaló un revestimiento separado para la zanja de drenaje junto a un ramal de 150 metros que alimentaba el canal principal. Ese ramal tenía velocidades de flujo reducidas y orillas seguras, por lo que un revestimiento flexible para la zanja de drenaje (polietileno reforzado) era ideal en ese caso. Sin embargo, para la sección dañada del canal principal, la capa de hormigón de cemento era realmente superior.

Resultados de rendimiento después de dos años
Se han superado dos temporadas de riego debido a que la reparación y los datos de monitoreo muestran un rendimiento de primera categoría. La filtración a través del área reparada se redujo de un estimado del 40% a mucho menos del 2%. Los agricultores aguas abajo dijeron un aumento del 25% en el suministro confiable de agua. Los puntos de estudio en las orillas del canal confirmaron que no hay contracción ni deslizamiento. La capa de hormigón de cemento mantuvo su integridad incluso después de varios ciclos de congelación y descongelación. Durante un evento de tormenta de 100 años, las velocidades de flujo superaron los 3 m/s, pero la capa permaneció intacta, mientras que las secciones de tierra adyacentes no reparadas sufrieron erosión. En los dos años transcurridos desde su instalación, no ha sido necesario realizar reparaciones ni desazolves en la sección reparada, lo que contrasta notablemente con la necesidad previa de realizar mantenimiento de emergencia cada 4-6 meses.

En comparación, el canal lateral que adquirió un revestimiento de plástico flexible para la zanja de drenaje requirió dos reparaciones por perforación (una por caída de rocas y otra por agujero de roedor). Sin embargo, ese revestimiento de plástico para la zanja de drenaje requiere mantenimiento continuo. La capa de hormigón del canal principal, en cambio, no ha requerido mantenimiento. Cuando la autoridad consideró revestir todas las demás secciones de alto riesgo, rechazó una vez más un revestimiento de plástico para zanjas de moda debido a su vulnerabilidad. En su lugar, optó por capas específicas de hormigón para todas las reparaciones futuras en áreas de alta velocidad o inestables.

Comparación de costos y beneficios
Se realizó una evaluación completa del costo del ciclo de vida para la sección reparada de 500 metros. La solución de la manta de hormigón costó $18,500 por materiales e instalación (aproximadamente $37 por metro lineal para una parte posterior de 2 metros de ancho más pendientes laterales). La vida útil proyectada es de más de 25 años con un mantenimiento mínimo, lo que da un valor total de 25 años de aproximadamente $22,000, incluyendo reparaciones menores de grietas. El hormigón colado in situ habría costado $52,000 y tomado seis semanas en lugar de diez días. La escollera con núcleo de arcilla llegó a $31,000, pero no era completamente impermeable, ya que dejaba pasar entre un 10 y un 15 % del agua por filtración; en 25 años, el costo de esa agua perdida ascendió a $45,000, lo que la convirtió en la alternativa más cara en general. Un revestimiento de plástico flexible para zanja de drenaje (de gran espesor) tenía un costo preliminar de $14,000, pero una vida útil prevista de solo 12 a 15 años debido a los riesgos de rayos UV y perforaciones. Dos reparaciones importantes en 25 años elevarían el costo total a $28,000, más los costos por tiempo de inactividad. Incluso un revestimiento de plástico para zanjas de bajo precio, que inicialmente costaba $8,000, requeriría una alternativa universal y no presentaría soporte estructural.

La manta de hormigón de cemento proporcionó una excelente estabilidad con un bajo costo inicial, una durabilidad excepcional y cero filtraciones. Para canales de drenaje con baja presión y bajo caudal, un revestimiento de plástico convencional para zanjas también podría ser adecuado. Sin embargo, para un canal de riego principal que transporta caudales elevados y presenta problemas de inestabilidad, la manta de hormigón de cemento es superior. Tras este estudio de caso, la autoridad del agua revisó sus requisitos de ingeniería para clasificar las mantas de hormigón de cemento como el revestimiento preferido para todas las reparaciones de "alcance crítico".

Lecciones aprendidas
De este proyecto surgieron varias instrucciones clave. Una práctica adecuada de la subrasante es esencial: incluso la manta de hormigón de cemento de alta calidad no puede cubrir grandes huecos, y la dirección de nivelación de la arena resultó crítica. Los solapes deben ser de al menos cien mm y sellados con lechada de cemento para evitar que el agua se filtre debajo de la manta. La hidratación debe controlarse cuidadosamente: demasiada agua arrastra las partículas finas de cemento, muy poca deja zonas secas; se recomienda una barra de pulverización calibrada. Finalmente, integrar la manta con las estructuras existentes (encajándola en muros de cabecera, cajas de descarga o canales) evita la erosión lateral.

La misión demostró además que las mantas de hormigón de cemento pueden funcionar junto con los revestimientos comunes para zanjas de drenaje. En el sistema de riego uniforme, el revestimiento lateral para zanja de drenaje (membrana flexible) funciona satisfactoriamente en su entorno de baja energía. Pero para las pendientes fallidas del canal principal, nada menos que una manta de hormigón de cemento sería suficiente. Los ingenieros deben adaptar constantemente la ciencia del revestimiento a las demandas hidráulicas y geotécnicas. Además, el suelo liso y difícil de la manta de hormigón de cemento evitó la penetración de raíces de sauces y carrizos cercanos, una ventaja sobre un revestimiento de zanja de plástico, que puede ser perforado por raíces agresivas.

Conclusión
La restauración de este canal de riego en ruinas mediante el uso de mantas de hormigón de cemento fue un éxito rotundo. En tan solo diez días, un tramo de 500 metros que había sufrido una erosión y filtración catastróficas se convirtió en un sistema de conducción de agua duradero, impermeable y de bajo mantenimiento. Dos años de funcionamiento han demostrado la resistencia de la manta a la erosión, los ciclos de congelación y descongelación y la presión hidráulica. En comparación con otras opciones como el hormigón vertido in situ, la escollera o las membranas flexibles (incluidos los revestimientos para zanjas de drenaje, los revestimientos plásticos para zanjas de drenaje y los revestimientos plásticos para zanjas), la manta de hormigón de cemento demostró ser la más rentable a lo largo de un ciclo de vida de 25 años.

Para los distritos de riego, las autoridades hídricas y los ingenieros civiles que se enfrentan a desafíos similares, las mantas de hormigón ofrecen una solución eficaz. Combinan la flexibilidad de un geosintético con la resistencia y la impermeabilidad del hormigón. Si bien un revestimiento plástico para zanjas de drenaje puede funcionar para laterales de baja tensión, y un revestimiento plástico sencillo para zanjas podría ser suficiente para canales cortos, nada supera a una manta de hormigón cuando un canal ya ha fallado y necesita una reparación permanente y resistente. Este caso práctico demuestra que, con una planificación e instalación perfectas, las mantas de hormigón pueden restaurar infraestructuras de riego antiguas de forma rápida, asequible y sostenible.
