Guía definitiva sobre los geotextiles tejidos utilizados en el refuerzo de muros de contención

Los muros de contención son estructuras esenciales para preservar el suelo devuelto al terreno, controlar las pendientes y aumentar la superficie utilizable en terrenos irregulares. No obstante, además de un refuerzo adecuado, pueden fallar debido a la presión ejercida por el agua, el peso del suelo o la actividad sísmica. Aquí es donde entran en juego los geotextiles tejidos. Este material de alta resistencia se ha convertido en la solución ideal para ingenieros y contratistas que buscan construir muros de contención resistentes y económicos. En esta guía completa, descubriremos cómo funcionan los geotextiles tejidos, sus principales aplicaciones y por qué son superiores a los métodos de refuerzo tradicionales.

¿Qué es el geotextil tejido?

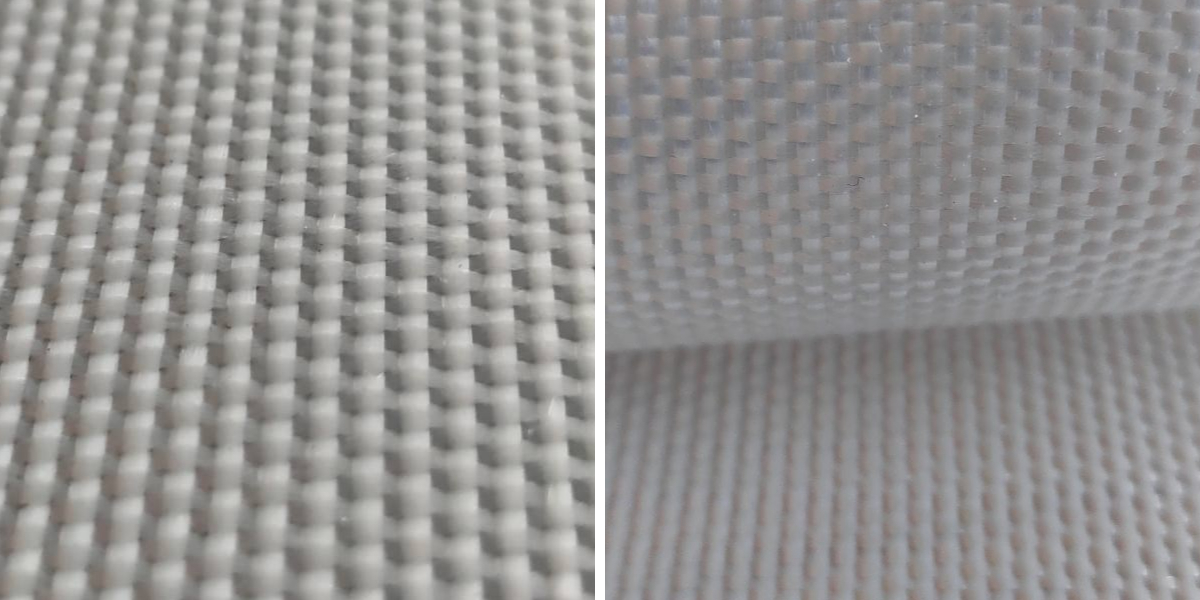

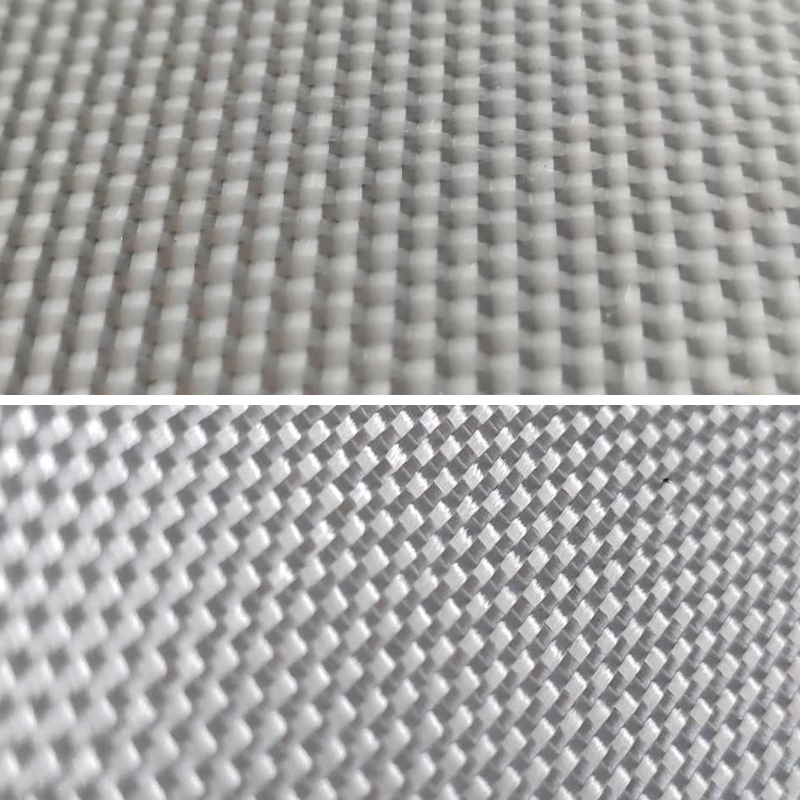

El geotextil tejido es un material fabricado mediante la interlazación de hilos artificiales, generalmente de polipropileno o poliéster, siguiendo un patrón de malla regular. Esta técnica de tejido permite obtener un material con una alta resistencia a la tracción, una baja capacidad de alargamiento y un tamaño específico de sus poros. A diferencia de los materiales no tejidos, que se centran en la filtración, los geotextiles tejidos son especialmente eficaces en la separación de elementos, el refuerzo estructural y la distribución uniforme de cargas.

Cuando se utiliza para reforzar muros, el geotextil tejido se coloca en capas horizontales dentro del suelo de relleno. Cuando el muro intenta expandirse hacia el exterior, el geotextil resiste esta tensión, manteniendo de manera eficiente la masa de suelo en su lugar. Este método de estabilización del terreno mediante tecnologías robóticas permite construir muros que alcanzan alturas y pendientes que, de otra forma, requerirían estructuras de hormigón de gran tamaño.

¿Por qué elegir el geotextil tejido para los muros de contención?

Elevada energía de tensión (que a menudo supera los 200 kN/m).

Resiste la deformación progresiva y la deformación a largo plazo.

Funciona con una amplia variedad de suelos utilizados para el relleno posterior.

Son de menor presupuesto que los sistemas de soporte hechos de metal o concreto.

Resistente a los productos químicos, a la putrefacción y a la degradación por los rayos UV.

Propiedades clave que son importantes para el refuerzo de muros

Antes de entrar en detalles sobre las aplicaciones, vale mucho apreciar las características de los geotextiles tejidos que los convierten en la opción ideal para la conservación de muros.

Resistencia a la tracción: La última carga que el tejido puede soportar por unidad de ancho.

Dimensión de la abertura (AOS): Permite que el agua pase a través de ella mientras se conservan las partículas del suelo.

Ángulo de fricción: La fricción en la interfaz entre el geotextil y el suelo.

Permeabilidad dieléctrica y permeabilidad magnética: cómo el agua fluye sin esfuerzo a través de las fibras de los tejidos.

Resistencia: Capacidad para soportar daños causados por el montaje, el desplazamiento gradual de los materiales y los ataques químicos.

Para el refuerzo de muros, es de suma importancia que se genere una tensión adecuada y que exista una excelente interacción entre el suelo y los materiales utilizados en su construcción. Además, la función de drenaje es crucial para evitar la acumulación de estrés hidrostático, que con frecuencia es la causa del colapso de los muros.

Cómo los geotextiles tejidos refuerzan un muro de contención

El mecanismo de refuerzo es sencillo. Cuando el suelo de relleno se coloca detrás de un muro de protección, ejerce una presión lateral hacia el exterior. Sin ningún tipo de refuerzo, el muro debería soportar esta carga únicamente gracias a su propio peso (en el caso de los muros de gravedad) o a su estructura en voladizo. Sin embargo, al colocar capas de geotextil tejido de forma horizontal y a intervalos regulares, este material transfiere las fuerzas de tensión del suelo hacia las capas más profundas de la masa de suelo retenida. De esta manera, se crea una estructura compuesta formada por suelo y geotextil que se comporta de manera similar a una estructura de gravedad coherente.

En las divisiones de protección segmental (SRW), el geotextil se conecta con frecuencia entre las capas de bloques. En el caso de los muros con cara revestida, el material se extiende hasta la superficie exterior y luego se pliega hacia adentro. Ambas estrategias permiten crear divisiones seguras de hasta 10 metros o más de altura.

Geotextil tejido para la construcción de carreteras: un papel relacionado pero distinto.

Aunque nuestro foco principal es el mantenimiento de muros, los geotextiles tejidos utilizados en la construcción de carreteras comparten los mismos beneficios que estos materiales en el ámbito doméstico. En la construcción de vías, los geotextiles tejidos se colocan entre el suelo subyacente y las capas de base del camino para evitar la mezcla de materiales, distribuir las cargas y reducir la formación de surcos. Para la construcción de muros que soportan los taludes de carreteras o los apoyos de puentes, este mismo material de alta resistencia suele cumplir con dos funciones: reforzar el muro y, al mismo tiempo, separar y estabilizar las capas de base de la vía.

En concreto, cuando se construye un muro de contención junto a una carretera, la zona de relleno posterior puede también servir como base para la carretera. El uso de geotextiles tejidos en esa zona garantiza que los sedimentos retenidos por el muro no penetren en los materiales de drenaje de la carretera. Esto previene la necesidad de realizar operaciones de bombeo, la pérdida de soporte estructural y el fallo prematuro del pavimento. Por lo tanto, muchas obras de refuerzo de muros especifican el uso de geotextiles tejidos que cumplan tanto con los requisitos de refuerzo como con los de separación de los materiales; se trata, en efecto, de un material multifuncional de gran utilidad.

Refuerzo de terraplenes con geotextil tejido para pendientes y muros

Con frecuencia, es necesario utilizar particiones de retención en la base de los terraplenes o para crear laderas en terrazas. En estos casos, los geotextiles tejidos utilizados para el refuerzo de los terraplenes desempeñan un papel vital. El refuerzo de un terraplén implica colocar capas de geotextil dentro de una ladera de tierra para aumentar su estabilidad, lo que permite adoptar ángulos más pronunciados sin que se produzca deslizamiento. Cuando un terraplén se convierte en un muro de protección —por ejemplo, una ladera de suelo reforzada con un frente empinado—, este tipo de geotextil tejido proporciona tanto el refuerzo necesario para la ladera como el soporte necesario en la cara que da al muro.

Los geotextiles tejidos utilizados para el refuerzo de terraplenes suelen diseñarse con una resistencia a la tracción muy elevada (por ejemplo, de 50 a 300 kN/m) y se emplean con frecuencia en sistemas de muros en capas. Imagínese una cubierta final para un vertedero gigante o una rampa de intercambiador de dos carriles en lugares donde el espacio es limitado: la capa inferior actúa como muro de contención, mientras que la capa superior constituye una pendiente reforzada. Al colocar estos geotextiles tejidos en todas las zonas del terraplen, se obtiene una estructura monolítica sin intersecciones vulnerables, lo que reduce el riesgo de fallos por rotación, un problema común cuando una pendiente pronunciada se encuentra con un muro vertical.

Para los diseñadores de proyectos de inversión, especificar el uso de geotextiles tejidos para el refuerzo de los terraplenes que sirven de separadores ofrece un mayor margen de seguridad, especialmente en fundaciones lisas o en zonas sísmicas.

Sistema de drenaje con geotextil tejido: control del agua detrás del muro.

El agua es el enemigo de las paredes. La tensión hidrostática generada por el agua retenida puede duplicar o triplicar la carga lateral que soporta una pared, lo que puede provocar su hinchazón, grietas o incluso su colapso catastrófico. Aunque todos los geotextiles tejidos son permeables, algunos están diseñados específicamente para tareas de refuerzo y drenaje combinados; a estos se les conoce como geotextiles tejidos para sistemas de drenaje.

Un dispositivo de drenaje elaborado con geotextil tejido mantiene un equilibrio: ofrece una resistencia tensil adecuada para su función de refuerzo, al mismo tiempo que permite que el agua fluya con mayor libertad que los tejidos tejidos convencionales. Estos productos cuentan con grandes aberturas o patrones de tejido especializados (por ejemplo, diseños de monofilamento o multifilamento) que aumentan su permeabilidad sin sacrificar su resistencia. En un muro de protección, se puede colocar este dispositivo de drenaje directamente detrás del relleno, a menudo en combinación con una capa granular de drenaje rápido o una tubería perforada en la base del muro.

¿Por qué es esto importante? Sin un drenaje adecuado, el agua se acumula en la parte posterior del muro. Incluso un muro bien reforzado puede fallar si los presiones en sus poros aumentan. Al integrar el geotextil de drenaje en el diseño del muro, se elimina la necesidad de utilizar compuestos de drenaje separados o filtros de grava de gran tamaño. El geotextil actúa tanto como elemento de refuerzo como como tela filtrante, permitiendo que el agua se escape mientras retiene las partículas de suelo. Esto reduce los costos de material y simplifica la construcción.

Mejores prácticas de instalación para los geotextiles tejidos en muros de contención

Un correcto procedimiento de instalación garantizará que su geotextil tejido funcione según lo previsto. Siga estos pasos:

Preparación del sitio:Excave y allane la base. Retire las rocas afiladas o las partículas que podrían perforar el material utilizado para la construcción.

Curso básico:Coloque y apriete una plataforma niveladora (hecha de piedra triturada o hormigón ligero) en el lugar donde se ubicará el muro.

Disposición del geotextil:Despliegue el geotextil tejido de manera perpendicular a la superficie del muro. Asegúrese de que tenga un tamaño suficiente para envolver completamente la superficie del muro o para conectarse con las unidades de bloqueo correspondientes. Superponga los rollos adyacentes utilizando una sobreposición de al menos 300 mm (12 pulgadas).

Colocación del relleno:Coloque y compacte el suelo de relleno en capas delgadas (de 150 a 300 mm) detrás del geotextil y sobre él. Nunca aplique directamente el material sobre el geotextil; mantenga una capa mínima de suelo de 150 mm de espesor.

Conexión con la superficie del muro:En el caso de los bloques segmentales, introduzca el geotextil entre las distintas capas de material o utilice pinzas para fijarlo en su lugar. En las paredes con superficie revestida, doble el material sobre la capa compactada y superponga una parte sobre la siguiente.

Integración del sistema de drenaje:Si se utiliza geotextil tejido para sistemas de drenaje, asegúrese de que la tela se extienda hasta el espacio destinado al drenaje o hasta la salida del sistema de drenaje. Mantenga dicha salida libre de cualquier tipo de residuos.

Control de calidad:Realice comprobaciones de ansiedad en las muestras de material. Verifique que las superposiciones y las longitudes de los anclajes cumplan con las especificaciones del plan.

Errores comunes que se deben evitar

Se utiliza geotextil no tejido como material de refuerzo; no obstante, este tipo de geotextil presenta una menor capacidad de resistencia a la tracción y un excesivo grado de alargamiento, lo que lo hace inadecuado para el uso en muros de soporte.

Si la superposición es insuficiente, se produce la separación en las zonas de unión.

Permitir el relleno inmediato con piedras angulares de gran tamaño en dirección a la superficie del terreno; utilice un cojín de arena a modo de protección.

Si se descuida el drenaje, incluso utilizando geotextiles tejidos especialmente diseñados para este fin, se debe instalar un tubo de drenaje adicional.

No compactar el suelo de manera excesiva de inmediato sobre el geotextil; utilizar primero un método de compactación suave.

Ventajas frente al refuerzo convencional

En comparación con el refuerzo mediante tiras metálicas o mallas geotécnicas, los geotextiles tejidos ofrecen las siguientes ventajas:

Resistencia a la corrosión: no se produce óxido ni degradación.

Flexibilidad: incorpora movimientos contractuales y sísmicos.

Fácil de configurar: los rollos son suaves y se pueden cortar con un cuchillo.

Filtración: elimina la necesidad de utilizar un tejido de filtro separado.

Conclusión

Los geotextiles tejidos han revolucionado el mantenimiento de muros, al combinar una elevada resistencia a la tracción, durabilidad y capacidad de drenaje en un solo rollo. Ya sea que esté construyendo un muro de soporte para una carretera de doble carril, un muro en un jardín residencial o una pendiente industrial, los geotextiles tejidos ofrecen un refuerzo fiable y relativamente económico. Al comprender el papel de los geotextiles tejidos en la separación de capas, el refuerzo de terraplenes para garantizar la estabilidad de las pendientes y los sistemas de drenaje para la gestión del agua, podrá elegir el material adecuado para su proyecto. Siempre siga las recomendaciones del fabricante y consulte a un ingeniero geotécnico en casos de muros complejos o condiciones de suelo difíciles. Con una planificación e instalación adecuadas, un muro reforzado con geotextiles tejidos permanecerá estable durante décadas.
