Tubos geotextiles (geotubos) para aplicaciones de drenaje y contención.

Cuando se busca una solución eficiente y rentable para deshidratar sustancias con alto contenido de humedad o contener sedimentos contaminados, los tubos geotextiles (también conocidos como geotubos) ofrecen ventajas excepcionales. Estos grandes contenedores tubulares de tela se rellenan con lodo, lo que permite que el agua se evapore mientras retiene los sólidos. En este artículo, descubriremos cómo funcionan los tubos geotextiles, dónde destacan y por qué están revolucionando los proyectos de ingeniería civil y ambiental. Además, examinará cómo el drenaje de materiales geológicos, la tela de drenaje geotécnica y el material filtrante del suelo desempeñan un papel fundamental para que estas estructuras sean fiables y duraderas.

¿Qué son los tubos geotextiles?
Los tubos geotextiles son dispositivos de contención diseñados a partir de geotextiles permeables de alta resistencia. Suelen tener forma cilíndrica, con diámetros que varían entre 1,5 y 6 metros y longitudes superiores a 30 metros. Los tubos se colocan sobre un terreno acondicionado y se llenan con lodo (una mezcla de agua y sólidos) mediante bombas hidráulicas. A medida que el lodo penetra, el agua drena a través de los poros del material, mientras que las partículas más resistentes quedan atrapadas en su interior.

La clave de este método reside en las propiedades del propio geotextil. Un geomaterial de drenaje adecuado permite un rápido drenaje sin obstrucciones, conservando arenas, limos e incluso algunas arcillas de primera calidad. Tras el drenaje, los sólidos retenidos se consolidan en una masa densa y segura, reduciendo la cantidad original hasta en un 80 % o más. Los tubos pueden dejarse en la zona como contención permanente o retirarse para su eliminación o reutilización.

Los tubos geotextiles se utilizan ampliamente para el drenaje de telas dragadas, la administración de lodos de plantas de tratamiento de aguas residuales, lagunas de estiércol agrícola y la protección de la costa. Su versatilidad y los bajos requisitos de resistencia los convierten en una excelente alternativa a las estructuras mecánicas de drenaje, como las prensas de filtro o las centrífugas.

Cómo funcionan los tubos geotextiles: El mecanismo de deshidratación
El funcionamiento de un tubo geotextil es sencillo, pero requiere una ingeniería específica. Primero, se prepara el terreno con una ligera pendiente para facilitar el drenaje. El tubo se coloca horizontalmente y se conecta a una tubería de llenado. Se bombea lodo a un caudal y presión controlados. A medida que el tubo se infla, el agua comienza a filtrarse a través del tejido.

El material actúa como una tela de drenaje geotécnica debido a que ofrece tanto filtración como drenaje. El agua pasa a través de los poros, pero la tela retiene las partículas según el tamaño de sus aberturas (tamaño de abertura aparente o AOS). Los geotextiles típicos para tubos tienen un AOS entre 0,2 mm y 0,8 mm, que se ajusta a la distribución del tamaño de las partículas de la lechada. Una verdadera tela de drenaje geotécnica también tendrá una alta permitividad (capacidad de ignorar el agua perpendicular al plano) y una alta resistencia a la tracción para soportar las presiones de llenado.

Una vez que el agua sale del tubo, fluye por gravedad hacia un factor de serie o regresa al cuerpo de agua. Durante varias horas o días, los sólidos se asientan dentro del tubo, formando una torta de filtración que, además, mejora la retención. La presión interna y máxima del tubo aumenta progresivamente hasta que se detiene el llenado. Después del último deshidratado, los sólidos suelen alcanzar un contenido de sólidos secos del 40 al 60 %, dependiendo del material.

Un aspecto clave en este sistema es la característica del material filtrante del tubo. La tela debe retener de forma estable las partículas finas con una velocidad de deslizamiento suficiente. Si el material es demasiado apretado, el drenaje es lento; si es demasiado suelto, los sólidos se escapan. Los diseños de tela filtrante de suelo de alta calidad consisten en una forma multicapa o geotextiles no tejidos punzonados con aguja que mantienen la permeabilidad incluso bajo presiones de compresión excesivas de los sólidos retenidos.

Principales aplicaciones de los tubos geotextiles
1. Deshidratación de sedimentos dragados
Las autoridades portuarias y las empresas medioambientales suelen dragar canales de navegación, puertos y lagos para deshacerse del lodo acumulado. El lodo dragado suele tener un contenido de agua excesivo (90-95%). Los tubos geotextiles ofrecen una solución de deshidratación sencilla y económica. Los tubos se colocan en barcazas o a lo largo de las costas. Tras el llenado, el agua drena a través de la tela geotextil de drenaje y los sólidos permanecen. Una vez deshidratada, la tela puede utilizarse como cobertura de vertederos, relleno de construcción o como suelo reutilizable.

2. Gestión de lodos procedentes de plantas industriales y municipales
Las plantas de tratamiento de aguas residuales generan grandes volúmenes de lodo que requieren deshidratación antes de su eliminación o incineración. Los tubos geotextiles manejan tanto el lodo primario como el secundario, y a menudo se combinan con polímeros para mejorar la floculación. La tela de drenaje geotécnica retiene partículas naturales de alta calidad, liberando un filtrado limpio que puede devolverse a la planta de tratamiento. En comparación con las prensas de banda, los geotubos requieren menos energía y menos piezas móviles, con menores costos de mantenimiento.

3. Estiércol agrícola y limpieza de lagunas
Las Operaciones Concentradas de Alimentación Animal (CAFO, por sus siglas en inglés) generan lodos de estiércol que deben gestionarse para prevenir la contaminación por nutrientes. Los tubos geotextiles separan los líquidos de los sólidos, produciendo una fracción sólida estable y apilable que puede compostarse o utilizarse como fertilizante, y una fracción líquida que puede emplearse para el riego de cultivos. El material filtrante asegura que los sólidos portadores de fósforo y nitrógeno no se dispersen en el medio ambiente.

4. Contención de sedimentos contaminados
En proyectos de remediación ambiental, los tubos geotextiles pueden utilizarse como obstáculos reactivos o dispositivos de contención pasiva para los desechos de dragado contaminados. Los metales pesados, los PCB y los hidrocarburos se adhieren a los sólidos retenidos en el interior del tubo. El material de drenaje geotextil actúa además como barrera para impedir que las partículas contaminadas vuelvan a la columna de agua. Se pueden colocar revestimientos adicionales debajo de los tubos para lograr una contención completa.

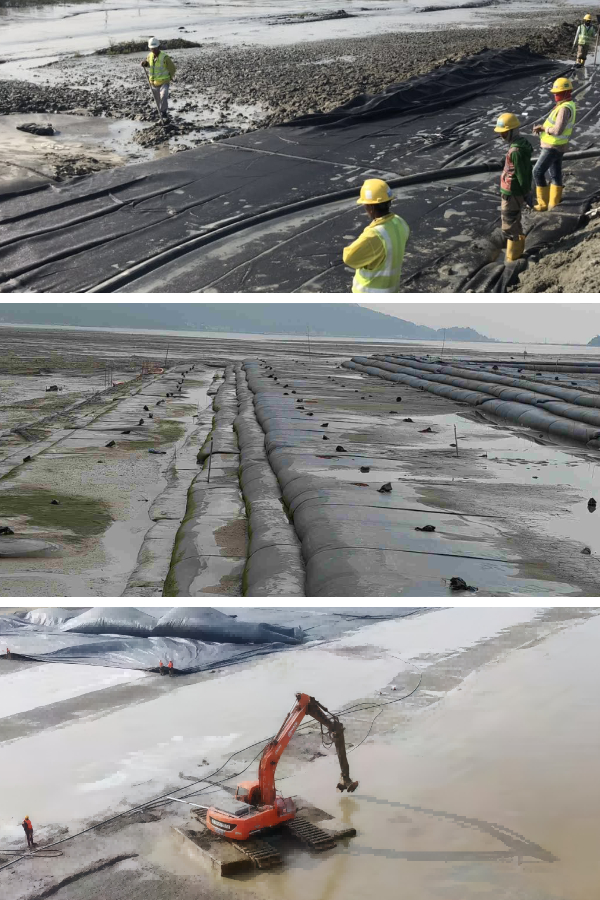

5. Protección de la línea costera y rompeolas
Cuando se colocan junto a costas erosionadas, los tubos geotextiles rellenos de arena o tierra de la zona funcionan como rompeolas sumergidos o emergidos. Minimizan la fuerza de las olas y atraen sedimentos. El material geotécnico de drenaje utilizado en estos tubos debe ser resistente a los rayos UV y a la abrasión. Con el tiempo, la vegetación también puede crecer sobre los tubos, estabilizando así la orilla.

Ventajas de los tubos geotextiles frente a los métodos convencionales
Los tubos geotextiles ofrecen diversas ventajas convincentes:

Bajos costos de capital y de trabajo: no se necesitan prensas mecánicas pesadas ni centrifugadoras. Sólo una bomba y los tubos.
Eficacia energética: la gravedad realiza la mayor parte del trabajo de drenaje después del llenado.
Escalabilidad: se pueden colocar varios tubos uno a uno o apilarlos para manejar volúmenes masivos.
Asistencia mínima del operario: una vez configurado el llenado, el sistema funciona sin supervisión.
Respeto al medio ambiente: muchos materiales no requieren componentes químicos y el filtrado suele ser suficientemente suave para su descarga directa.
Ahorro de espacio y dinero: los sólidos deshidratados ocupan una cantidad de espacio mucho menor que la del lodo original.

El rendimiento general de cualquier proyecto de geotubos depende totalmente de la elección del tejido filtrante adecuado. Una mala elección conlleva una pérdida excesiva de sólidos o una deshidratación lenta. Por lo tanto, es fundamental realizar una prueba de filtración del geotextil (por ejemplo, una prueba de filtración con bolsa o una prueba de filtración con malla) con una muestra de lodo.

Guía de instalación y funcionamiento

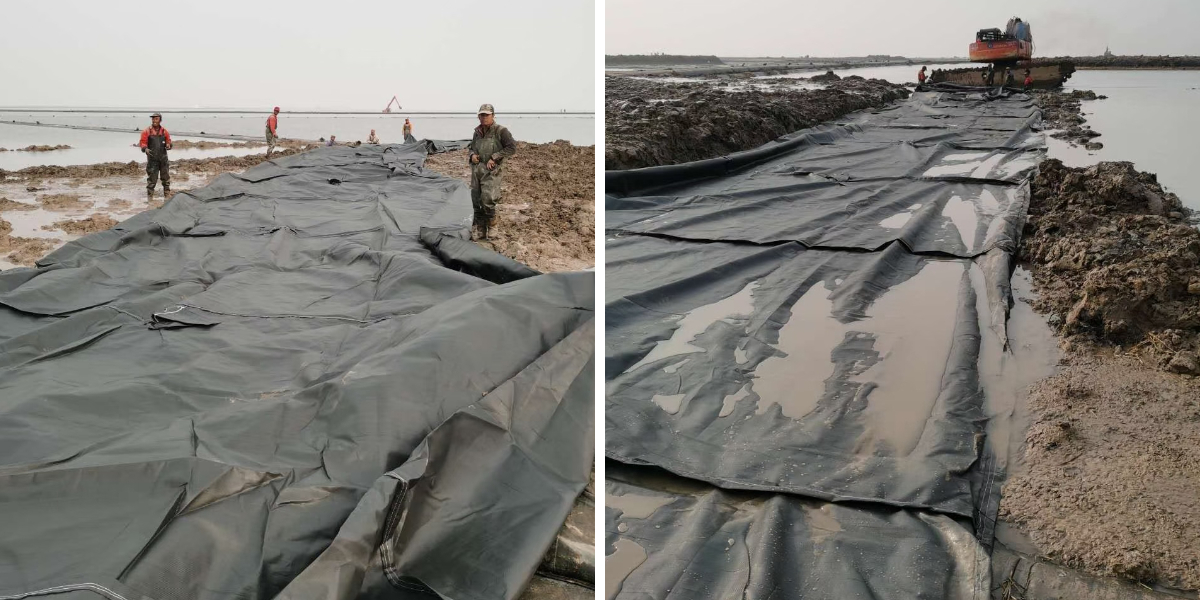

Preparación del sitio
La zona donde se colocarán los tubos geotextiles debe estar libre de partículas afiladas y nivelada para proporcionar una base estable y una pendiente de drenaje (1-2%). Para proyectos de gran envergadura, también se puede instalar una geomembrana debajo de los tubos para retener cualquier filtrado para su tratamiento. Los tubos se desenrollan y se cosen en un extremo. Se conectan puertos de llenado a intervalos regulares.

Proceso de llenado
Una bomba de lodos (centrífuga o de diafragma) suministra la mezcla a través de un colector hacia los tubos. La presión de bombeo no debe exceder la resistencia a la rotura del material. El llenado se realiza generalmente por etapas: cada tubo se llena hasta un máximo del 50-70% de su diámetro restante, se deja drenar durante varias horas y luego se rellena. Este llenado por etapas evita la sobrecarga del material de drenaje geotécnico y mejora la retención de sólidos.

Monitoreo y Mantenimiento
Durante el llenado, los operarios comprueban la forma del tubo, la integridad de las juntas y la calidad del efluente. Si el filtrado es demasiado turbio, la malla de drenaje geotécnica puede estar demasiado abierta; si la deshidratación tarda demasiado, la malla también puede estar demasiado tensa u obstruida. En algunos casos, se inyecta un floculante polimérico en la línea de lodos para mezclar las partículas finas, acelerando la deshidratación y mejorando la retención.

Tras el llenado, los tubos se dejan drenar y consolidar durante días o semanas. Una vez que los sólidos alcanzan una consistencia estable (normalmente >40%), los tubos se pueden abrir para eliminarlos o dejarlos cerrados. Para una contención permanente, los tubos suelen cubrirse con tierra y vegetación.

Consideraciones medioambientales y de sostenibilidad
Los tubos geotextiles se ajustan perfectamente a los principios de la ingeniería moderna. Minimizan la necesidad de grandes depósitos de sedimentos o lechos de secado al aire libre, que ocupan terreno y generan malos olores. El método de deshidratación ya no requiere secadores mecánicos que consumen grandes cantidades de combustibles fósiles. Además, la tela geotextil retiene nutrientes y contaminantes en el sitio, impidiendo que lleguen a las aguas subterráneas.

En muchas jurisdicciones, el uso de geotubos para el drenaje de telas dragadas se considera una buena práctica de gestión (BMP, por sus siglas en inglés). Cuando los sólidos están limpios, pueden reutilizarse como relleno estructural, enmienda del suelo o sustituto de mezclas. Para sedimentos contaminados, los tubos proporcionan una contención segura y de baja permeabilidad que puede ser monitoreada y mantenida.

Una desventaja posible es la eliminación del geotextil al final de su vida útil. La mayoría de los geotextiles están hechos de polipropileno o poliéster, que no son biodegradables. Sin embargo, pueden incinerarse para recuperar su resistencia o depositarse en vertederos. Las características más recientes incluyen geotextiles biodegradables para aplicaciones de corta duración, pero estos aún no son comunes para aplicaciones en tuberías debido a los requisitos de energía.

Selección del tejido geotextil adecuado para tubos
Elegir el material adecuado es la quintaesencia para desafiar el éxito. Los parámetros clave incluyen:

Electricidad de tracción: debe soportar la tensión circunferencial generada por la presión de llenado.
Dimensión de apertura aparente (AOS): normalmente tamices estadounidenses del n.° 50 al n.° 200 (de 0,3 mm a 0,075 mm), dependiendo del tamaño de partícula de los sólidos.
Permitividad: debe ser ≥ 0,1 seg⁻¹ para permitir un flujo suficiente.
Resistencia a los rayos UV: si los tubos van a estar expuestos a la luz solar durante más de 30 días, añada negro de humo u otros estabilizadores.
Resistencia a la abrasión: importante si los tubos van a estar expuestos a movimientos ondulatorios o al tráfico de herramientas.

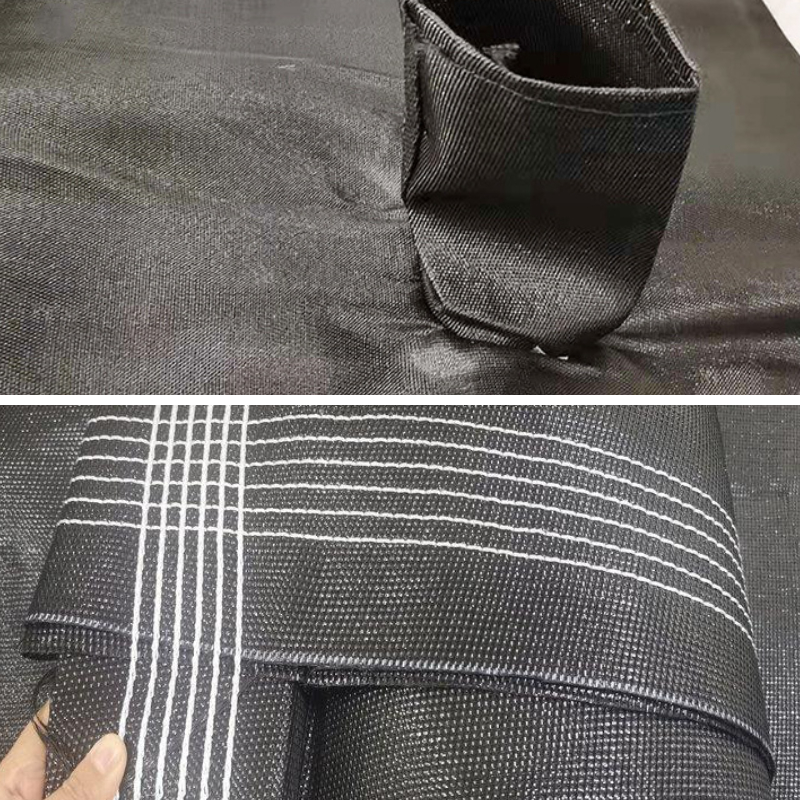

Un buen material geotécnico de drenaje para tuberías también debe tener una buena resistencia en las costuras (que suelen ser el punto más débil). Muchos proyectos especifican un geotextil monofilamento tejido porque resiste mejor la obstrucción que los no tejidos. Sin embargo, para limos y arcillas de muy buena calidad, un no tejido punzonado con aguja y con un diagrama de tela filtrante de suelo también puede ser la mejor opción, ya que crea un efecto de filtración en profundidad.

Solicite siempre a su proveedor o a un ingeniero geotécnico un archivo con el diagrama del tubo geotextil. Este archivo confirmará el tipo de tela, las dimensiones del tubo, la altura de llenado, el caudal de bombeo y el tiempo de deshidratación, basándose en muestras de lodo específicas del sitio.

Conclusión
Los tubos geotextiles (geotubos) han revolucionado el drenaje y la contención en diversas industrias. Su formato sencillo pero sumamente eficaz aprovecha la resistencia de los conceptos de drenaje con geomateriales, tejidos de drenaje geotécnicos y materiales filtrantes para separar el agua de los sólidos de manera eficiente, con un mínimo esfuerzo y mano de obra. Ya sea para gestionar sedimentos dragados, tratar lodos industriales, limpiar lagunas agrícolas o proteger las costas, los geotubos ofrecen una solución probada, sostenible y relativamente económica.

Al comprender el mecanismo de funcionamiento, elegir el tejido geotextil adecuado y seguir buenas prácticas de instalación, se pueden obtener contenidos de sólidos secos del 40 al 60 % y reducir los volúmenes de lodo hasta en un 80 %. El resultado: menores costos de eliminación, menor riesgo ambiental y una recuperación más rápida del uso útil del suelo. Para su próximo proyecto de deshidratación o contención, considere los tubos geotextiles: la solución inteligente y ecológica que funciona con la gravedad, no en contra de ella.
