Manual Definitivo sobre el Uso de Geotextiles en Proyectos de Ingeniería de Drenaje

El drenaje eficaz es la columna vertebral de proyectos ilimitados de ingeniería civil, agrícola y de paisajismo. Sin una gestión ideal del agua, los suelos se vuelven inestables, las construcciones fracasan y los paisajes se erosionan. Introduzca los geotextiles: tejidos permeables que separan, filtran, refuercian, protegen y drenan. Pero cuando se trata de eliminación de agua y filtración del suelo, ya no todos los geotextiles funcionan de la misma manera. Toda esta información explora cómo el geotextil para funciones de drenaje resuelve problemas frecuentes relacionados con el agua, desde desagües franceses obstruidos hasta bases de avenidas fangosas. Discutiremos los tipos de telas para cubiertas, las funciones clave, estableceremos prácticas excepcionales y sus aplicaciones en el mundo real. En el transcurso, destacaremos tres productos fundamentales: tela filtrante no tejida, tela geotextil impermeable y material geotextil para la construcción de avenidas. Al final, comprenderá exactamente qué geotextil elegir para sus desafíos de drenaje.

¿Qué es el geotextil y cómo funciona para el drenaje?

Los geotextiles son telas artificiales hechas de polipropileno, poliéster u otros polímeros. Su forma abierta permite que el agua pase a través mientras retiene las partículas de suelo. En aplicaciones de drenaje, este movimiento de filtrado es fundamental: evita que los suelos de primera calidad migren a los agregados o tuberías de drenaje, lo que en cualquier otro caso provocaría obstrucciones y fallos en el equipo. El material filtrante no tejido es el geotextil más utilizado para drenaje debido a que su forma de fibra aleatoria, similar al fieltro, ofrece una filtración de primera calidad a pesar de sacrificar la velocidad de flujo. A diferencia de los geotextiles tejidos que tienen aberturas excelentes, la tela no tejida atrapa las partículas finas mientras conserva una permeabilidad excesiva. Sin embargo, algunas eventualidades relacionadas con el drenaje requieren el aislamiento total del agua. En estos casos, el material geotextil impermeable (también conocido como geotextil compuesto o revestido) actúa como una barrera resistente al agua, dirigiendo el agua lejos de las áreas delicadas. Mientras tanto, la tela geotextil utilizada en la construcción de avenidas suele desempeñar una doble función: drenaje y separación debajo de las capas de pavimento, evitando la acumulación de agua que debilita los subterráneos. Comprender estas distinciones es el primer paso para diseñar un sistema de drenaje duradero.

Tipos de Geotextiles para Drenaje

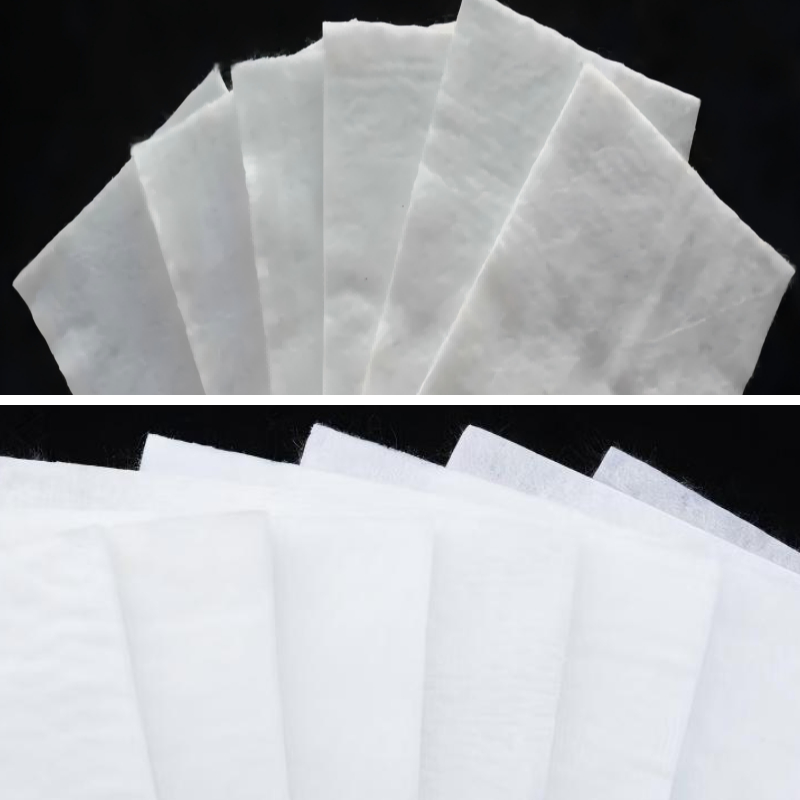

Los geotextiles se dividen en tres clases esenciales basadas únicamente en el método de fabricación: tejidos, no tejidos y de punto. Para el drenaje, los geotextiles no tejidos dominan debido a sus características más fiables de filtración y deslizamiento. El material filtrante no tejido se produce mediante la punzonación o unión por calor de fibras aleatorias, formando un material espeso y afelpado con una porosidad excesiva. La gama de materiales perforados con aguja es principalmente conocida por sus zanjas de drenaje, canaletas francesas y campos de lixiviación para sistemas sépticos. Su medida de apertura obvia (AOS) generalmente varía según los estándares de EE. UU. # 40 a # Tamiz de 100 mesh, lo que significa que retiene arena y cieno de manera fantástica mientras permite el paso del agua. En la gama de productos del espectro, el material geotextil impermeable es un tejido especializado, generalmente un geotextil no tejido o tejido, recubierto con una película de polímero o laminado con una geomembrana. Este tejido evita cualquier transmisión de agua, lo que lo hace perfecto para muros de contención, interceptores de drenaje subterráneo o para proteger taludes de filtraciones. Para la tela geotextil utilizada en la construcción de avenidas, se eligen frecuentemente geotextiles tejidos con alta resistencia a la tensión, aunque también se utilizan telas no tejidas debajo de las capas de drenaje. Los geotextiles de monofilamento tejido proporcionan una filtración y resistencia equilibradas, mientras que los tejidos de multifilamento ofrecen mayor resistencia para cargas pesadas. La elección del tipo adecuado depende de las condiciones hidráulicas, el tamaño de las partículas del suelo y las tensiones mecánicas.

El papel de la tela filtrante no tejida en los sistemas de drenaje

Cuando los ingenieros especifican el uso de geotextiles para drenaje, el material filtrante no tejido es casi siempre la opción predeterminada. ¿Por qué? Porque combina de manera única filtración, capacidad de deslizamiento y flexibilidad. En un drenaje tradicional francés – una zanja rellena de grava y un tubo perforado – el material filtrante no tejido se envuelve alrededor de la grava o tensa la zanja. El agua del suelo circundante fluye hacia el desagüe, sin embargo, el material impide que las partículas de tierra entren y obstruyan los espacios de grava. Sin esta tela filtrante, incluso la arena fina eventualmente se filtrará, haciendo que el desagüe interno sea inútil en cuestión de meses. El material filtrante no tejido se utiliza adicionalmente en la parte posterior de las particiones de contención para aliviar la presión hidrostática. Al permitir que el agua se drene mientras se conservan las partículas de suelo en buen estado, se evita el deterioro de las paredes causado por la acumulación de agua. Otra utilidad frecuente es en zanjas de drenaje para sistemas de lixiviados de vertederos o en sitios de desarrollo para deshidratación. La resistencia del tejido a los compuestos químicos y a la corrosión orgánica garantiza un rendimiento duradero. Al colocar la tela filtrante no tejida, superponga las costuras con al menos 12 pulgadas de sobra y asegúrese de que la tela se adapte de manera adecuada a las superficies irregulares. Para áreas de carga pesada (por ejemplo, debajo de vías férreas o bases de avenidas), el tejido filtrante no tejido de mayor peso (8 oz/yd² o más) ofrece mayor filtración y seguridad frente a perforaciones. Recuerde: el uso de material filtrante no tejido puede prolongar eficazmente la vida útil de cualquier máquina de drenaje de años a décadas.

Cuándo y por qué usar tela geotextil impermeable

No todas las funciones de drenaje requieren que el agua pase a través de ellas. A veces el propósito es recoger y redirigir el agua lateralmente, excepto permitir la infiltración vertical. Este es el lugar donde entra en juego la tela geotextil impermeable. El material geotextil impermeable es en realidad una tela de barrera; también puede ser un geotextil no tejido recubierto con una fina capa de polietileno o un compuesto de geotextil unido a una geomembrana. En el drenaje, se utiliza tela geotextil impermeable debajo de las capas de drenaje para evitar que el agua penetre en los suelos delicados subyacentes. Por ejemplo, piense en un área de actividades deportivas con un sector de raíz basado en arena sobre un subterreno de arcilla. Sin una barrera, el agua de riego se filtraría en la arcilla, provocando que esta se ablande y genere malas condiciones de juego. Al colocar una tela geotextil impermeable entre la capa de drenaje y el subrasante, el agua es forzada a fluir lateralmente hacia los drenes en serie. Otro uso básico es en los drenajes de intercepción de taludes: una zanja se reviste con tela geotextil impermeable, se rellena con grava y se cubre con tela filtrante no tejida. El agua de filtración golpea la base impermeable y fluye a lo largo de ella hasta una salida. El material geotextil impermeable protege adicionalmente las aguas subterráneas del agua de drenaje contaminada en entornos industriales. A diferencia de la tela filtrante no tejida que promueve el flujo vertical, el material geotextil impermeable crea una trayectoria de deslizamiento definida. Sin embargo, debe establecerse con un sellado cuidadoso y sin superposiciones –generalmente mediante el uso de adhesivo o cinta adhesiva– debido a que incluso pequeños espacios pueden provocar fugas. Cuando se combina con material geotextil para el desarrollo de avenidas debajo de las pavimentaciones, la tela geotextil impermeable puede evitar el desplazamiento ascendente capilar de las altas tabletas de agua, manteniendo las bases de las calles secas y resistentes.

Tela Geotextil para la Construcción de Carreteras: Drenaje y Más Allá

Las carreteras fallan principalmente debido al agua. El exceso de humedad debilita los suelos subyacentes, provoca la fuga de finos y acelera el levantamiento por heladas. Es por eso que el material geotextil para la construcción de calles se utiliza ampliamente en la ingeniería de pavimentación. Si bien la tela filtrante no tejida se utiliza para la filtración, la tela geotextil para el desarrollo de calles generalmente se refiere a una tela tejida o no tejida más pesada que proporciona separación, refuerzo y drenaje. En una sección transversal de una calle habitual, una tela geotextil para la construcción de avenidas se coloca sin demora sobre la subestructura antes del capa base de combinación. Este material evita la mezcla entre el suelo de la subestructura y la mezcla de la base, un sistema que, en cualquier otro caso, crearía una capa inestable y fangosa. El material además permite que el agua que ingrese a la base se drene lateralmente hacia canaletas o drenajes subterráneos. Para carreteras construidas sobre suelos de mala calidad (arcillas, cienos o turba), el material geotextil para la construcción de calles con una resistencia excesiva a perforaciones y desgarros proporciona refuerzo tensil, distribuyendo el peso de las ruedas en una superficie más amplia y disminuyendo la formación de roderas. En muchos proyectos, el mismo material cumple una doble función: drenaje y separación. Por ejemplo, un material filtrante no tejido perforado con aguja de 4 a 6 oz/yd² se utiliza regularmente como base para aceras debido a su capacidad para permitir el flujo del agua mientras bloquea las partículas finas. Si se requiere adicionalmente que una tela geotextil para el desarrollo de avenidas sea un tejido geotextil impermeable, ese sería un caso particular, como por ejemplo debajo de una sección de pavimento donde el aumento del agua subterránea debe ser completamente detenido. Sin embargo, el drenaje de las avenidas ordinarias depende de la permeabilidad, ya no de la impermeabilidad. Para maximizar el drenaje, asegúrese de que la tela geotextil utilizada en la construcción de calles se extienda más allá del borde del pavimento para evacuar el agua. Siempre superponga los rollos a través de las 18 pulgadas y evite doblarlos, ya que esto podría crear caminos de desplazamiento preferenciales.

Mejores prácticas de instalación de geotextiles en drenajes

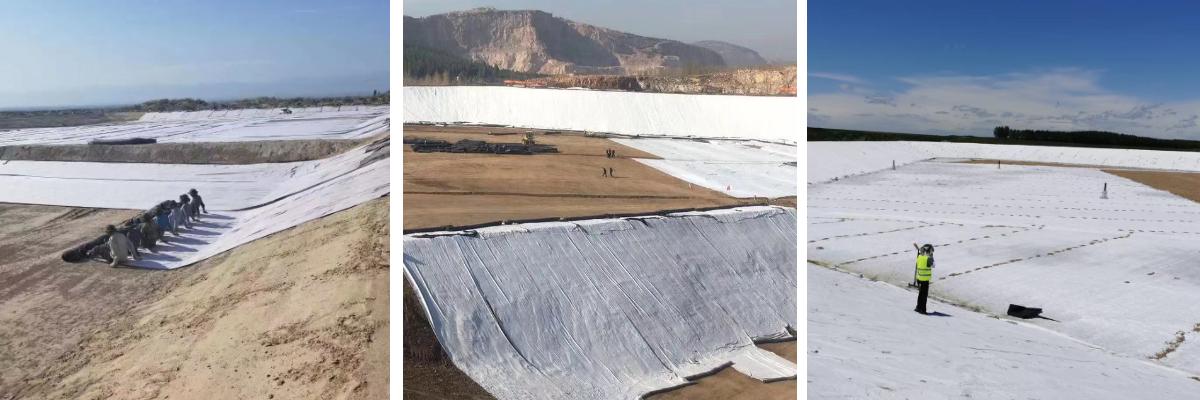

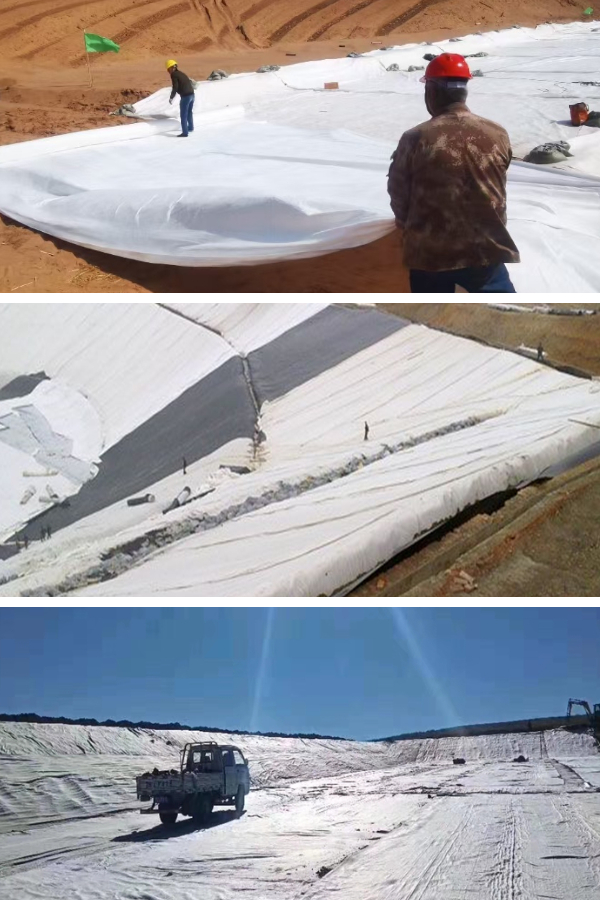

Incluso el geotextil más superior fallará si se instala incorrectamente. Para el tejido filtrante no tejido utilizado en canaletas de drenaje, siga estos pasos: Excave la canaleta según la profundidad y la pendiente deseadas. Retire las rocas afiladas, las raíces o los escombros. Revesta la zanja con tela filtrante no tejida, asegurando que quede suficiente tela para cubrir posteriormente la cresta de la grava. Coloque una capa de grava suave de 1 a 2 pulgadas de espesor, luego coloque el tubo de drenaje perforado (con los agujeros hacia abajo). Agregue más grava para cubrir el tubo, luego doble la tela filtrante no tejida adicional sobre la grava. Finalmente, cubra con tierra o agregados. Para el tejido geotextil impermeable, la capacitación es aún más crucial. El subterreno debe estar limpio y compactado para evitar perforaciones. Superponga los paneles adyacentes con una separación de 12 pulgadas y selle la unión utilizando cinta o adhesivo recomendado por el fabricante. Para la tela geotextil utilizada en la construcción de calles, desenrolle la tela sin demora sobre el subterreno organizado, superponiéndola en dirección al paso de los vehículos (estilo teja). Utilice clavos o grapas en las laderas para evitar la elevación por el viento. Nunca aplique presión sobre el material de desarrollo de inmediato; cubrálo con una mezcla de al menos 6 pulgadas de espesor antes del tránsito de vehículos. Para todos los geotextiles de drenaje, investigar si hay desgarros antes de rellenar. Los pequeños agujeros pueden repararse con la misma tela cosida o unida con adhesivo solvente. Recuerde que la tela filtrante no tejida pierde efectividad de filtración si se estira o se arruga; manipúlela con cuidado. Seguir estas excelentes prácticas garantiza que su material geotextil impermeable se mantenga hermético, que su tela filtrante no tejida no se obstruya en absoluto y que su tela geotextil para el desarrollo de vías ofrezca un soporte estructural duradero.

Errores Comunes a Evitar con los Geotextiles de Drenaje

Incluso los contratistas expertos cometen errores al elegir o instalar geotextiles para drenaje. El primer error: el uso de geotextiles tejidos cuando se necesita tela filtrante no tejida. Los suelos tejidos tienen aberturas impresionantes que pueden bloquearse mediante la formación de puentes de tierra; sin embargo, en suelos de grano fino (cienos y arcillas), las aberturas suelen ser demasiado grandes, lo que provoca filtraciones de tierra. Siempre prueba el AOS y la permitividad. Segundo error: ignorar la tela geotextil impermeable cuando se requiere aislamiento contra el agua. Colocar una tela permeable sobre una capa de arcilla no evita la filtración hacia abajo; se necesita una barrera adecuada. Tercer error: subestimar el peso requerido del material. La tela filtrante no tejida y ligera (3 oz/yd²) también puede romperse durante la colocación de piedras; para zanjas de drenaje con grava gruesa y angular, utilice una de 6 oz/yd² o más pesada. En el caso del material geotextil para la construcción de calles, el uso de una tela con resistencia a la perforación insuficiente provoca desgarros durante la combinación y extensión. Otro error común es no superponer o sellar correctamente los bordes. El material geotextil impermeable debe tener uniones selladas; de lo contrario, el agua encontrará el camino de menor resistencia. Asimismo, las superposiciones de tela filtrante no tejida deben ser de al menos 12 pulgadas en las zanjas de drenaje, mucho menos que eso permite que el suelo se filtre a través del espacio. Finalmente, muchos personas pasan por el geotextil sin gastar un centavo, solo para enfrentarse a obstrucciones en los desagües en cuestión de meses. El costo de volver a excavar un drenaje defectuoso supera con creces el precio de la tela filtrante no tejida de primera calidad. Evite estos errores para asegurarse de que su dispositivo de drenaje funcione según lo diseñado.

Aplicaciones de Drenaje en el Mundo Real y Ejemplos de Casos

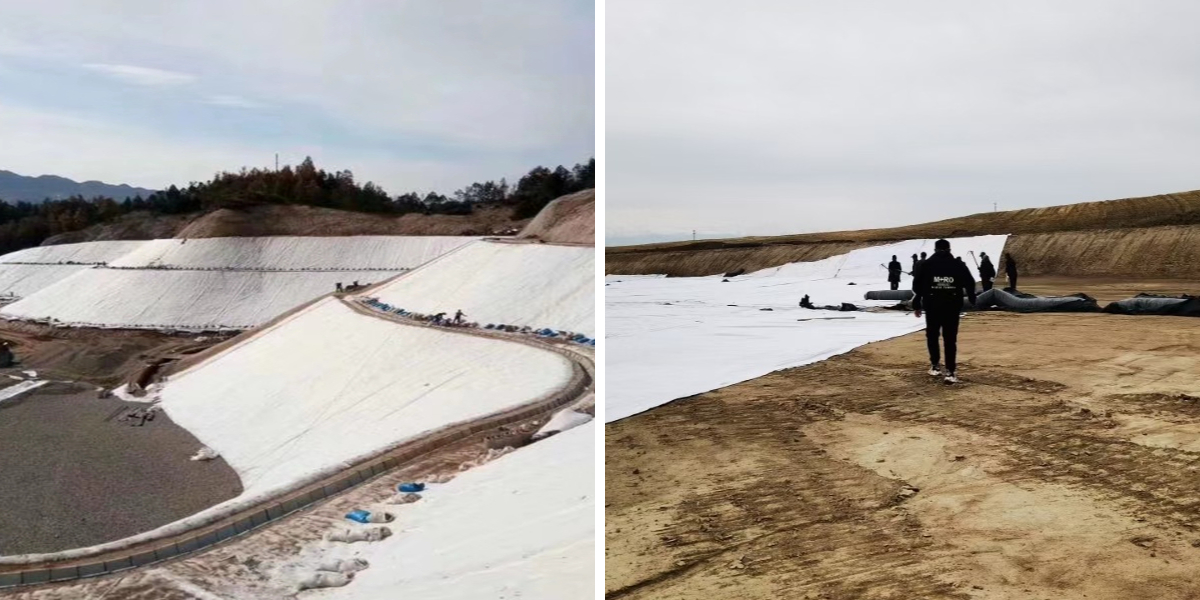

Vamos a vincular la idea del ejercicio con escenarios de drenaje frecuente. Aplicación 1: Drenaje de tejas agrícolas. Una granja con un nivel de agua excesivo requiere drenajes subterráneos. Se excavan zanjas, se instalan tuberías perforadas y la tela filtrante no tejida envuelve toda la estructura. Esto evita que los sedimentos obstruyan las perforaciones de la tubería. Aplicación 2: Recolección de lixiviados de vertederos. Un dispositivo de revestimiento para vertederos consta de una capa de drenaje encima de la geomembrana. El material filtrante no tejido actúa como un filtro entre los residuos y la piedra de drenaje, evitando la obstrucción del sistema de leachado. Aplicación 3: Carretera sobre arcilla expansiva. Una avenida del condado sufre de problemas de bombeo y baches. Los ingenieros especifican el uso de tela geotextil para la construcción de calles – una tela no tejida de alta resistencia – entre el subrasante de arcilla y la base de mezcla compactada. El material permite que el agua atrapada se drene mientras evita la intrusión de arcilla. Aplicación 4: Drenaje de cimentación para un sótano. Un sótano residencial tiene paredes constantemente húmedas. Un drenaje exterior francés está instalado con tela filtrante no tejida envuelta alrededor de grava y tubería, canalizando el agua hacia una bomba de sumidero. Aplicación 5: Estabilización de taludes con drenaje interceptor. Una ladera experimenta deslizamientos superficiales debido a la filtración. Una zanja está revestida con tela geotextil impermeable, rellena con grava e incluye tela filtrante no tejida. La tela impermeable intercepta el agua subterránea y la dirige a un colector, reduciendo las presiones en los poros. Cada utilidad demuestra cómo la elección del geotextil adecuado – ya sea tela filtrante no tejida, tela geotextil impermeable o material geotextil para la construcción de calles – resuelve problemas de agua de manera precisa. Adapte estos estándares a su propia empresa para lograr un drenaje fiable y a largo plazo.

Conclusión

El drenaje ya no es un detalle secundario; es una necesidad para infraestructuras duraderas y paisajes saludables. Los geotextiles ofrecen una solución probada y económica para filtrar, transportar y gestionar el agua. Toda esta información ha definido cómo la tela filtrante no tejida proporciona la filtración más deseable en drenajes franceses, muros de contención y baldosas agrícolas. Analizamos cuándo utilizar tela geotextil impermeable para crear barreras herméticas y redirigir el flujo. Y destacamos la tela geotextil para el desarrollo de calles como un factor esencial para aislar y drenar las capas del pavimento. Al elegir el geotextil adecuado para sus necesidades de drenaje, instalarlo correctamente y evitar errores frecuentes, puede prevenir daños por agua, prolongar la vida útil del proveedor y ahorrar dinero al minorista. Ya sea que seas ingeniero civil, contratista o propietario de una casa que prefiere hacer las cosas por sí mismo, recuerda: el geotextil de alta calidad para funciones de drenaje se amortizará en muchas ocasiones. Comience su próximo desafío con confianza, utilizando tela filtrante no tejida para las necesidades de filtración, tela geotextil impermeable para barreras y tela geotextil para el desarrollo de avenidas, para obtener carreteras más fuertes y secas. Para obtener orientación adicional, consulte las hojas informativas técnicas y las normas de ingeniería del vecindario. El drenaje logró un inicio adecuado y se desarrolló con el geotextil adecuado.
